産業機器向けコモンベース=大型機械加工･門型マシニング加工品=

68-800x600-removebg-preview

製品カテゴリー	ベースプレート
サイズ	880×1935×395
材質	SS400
精度	面間段差公差0～0.2
加工方法	門型マシニング

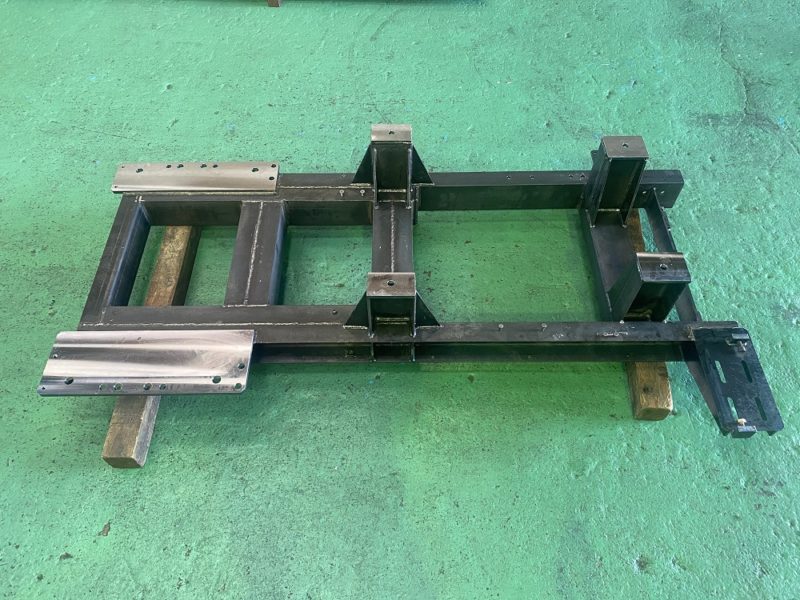

こちらは大型機械加工･門型マシニング加工受託センター.COMで製造したSS400製のコモンベースとなります。本製品は、大型装置に組み合わさるベースフレームの１つです。サイズは長手方向で2m程度・材質はSS400を用いて複数のパーツが溶接により組付いている加工度難のベースフレームです。

本製品加工の特徴は、複数部品が溶接してあるフレームに対して、段差の面加工を行うことです。段差間の面公差は0～0.2であり、加工段取上の工夫や歪みの癖を抑えながらの加工となり、難易度は高くなります。

このような溶接フレームの機械加工にお困りの際は是非当社へお問い合わせください。

大型機械加工サービスはこちら　＞＞＞

一覧へ戻る >>
